自动并机/并网柜

JAS系列全自动并机/并网装置是专为柴油发电机组/市电并联运行而设计、制造的专用设备,适用于带有电子调速装置或电控喷油装置的柴油发电机组间的并联运行,机组与市电间的并联运行。

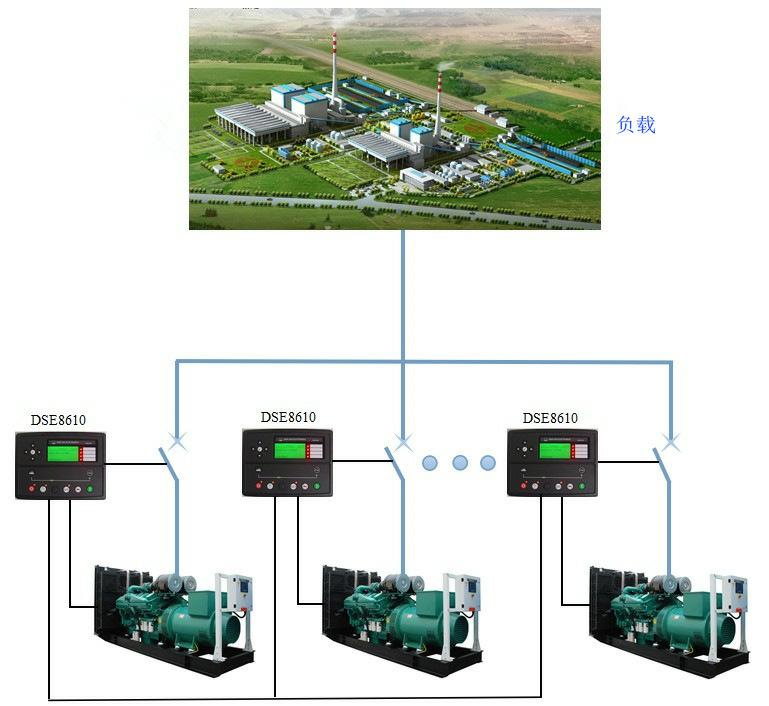

多台机组并机供电示意图

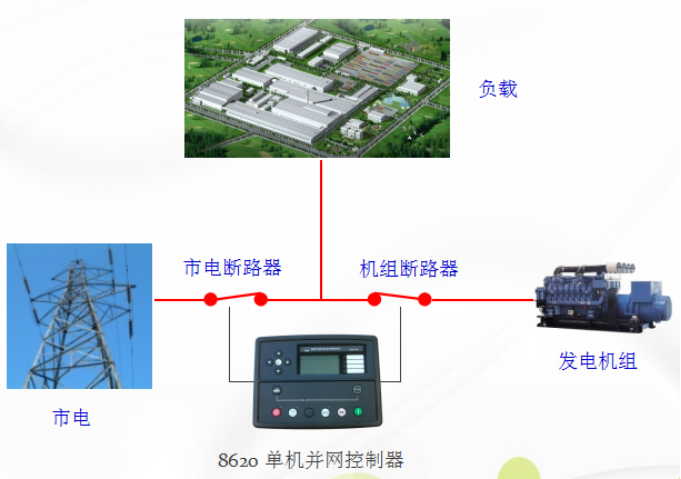

单台机组与市电并网供电示意图

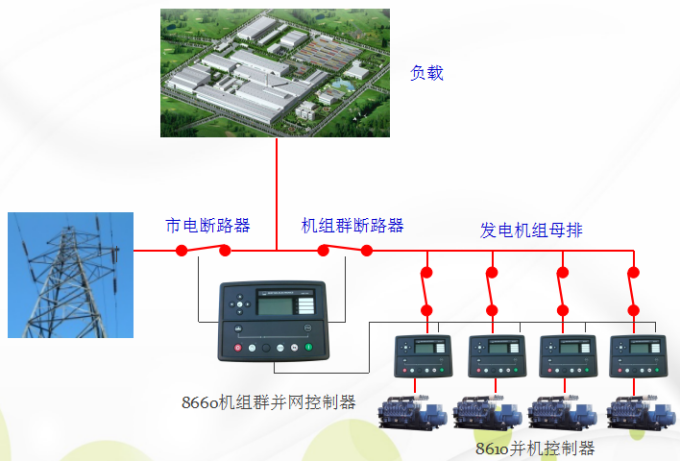

多台机组与市电并网供电示意图





       本装置的核心组成部分由英国深海控制器、韩国品牌LS断路器或ABB、施耐德断路器及进口国产等优质元器件精心设计而成,具有性价比高、运行可靠、功能齐全、便于维护等特点。


发电机组并机必须满足以下几个基本条件:
1、
发电机组间的频率相同
2、发电机组间的电压相同

3、发电机组间的相序一致
4、发电机组间的相位角相同

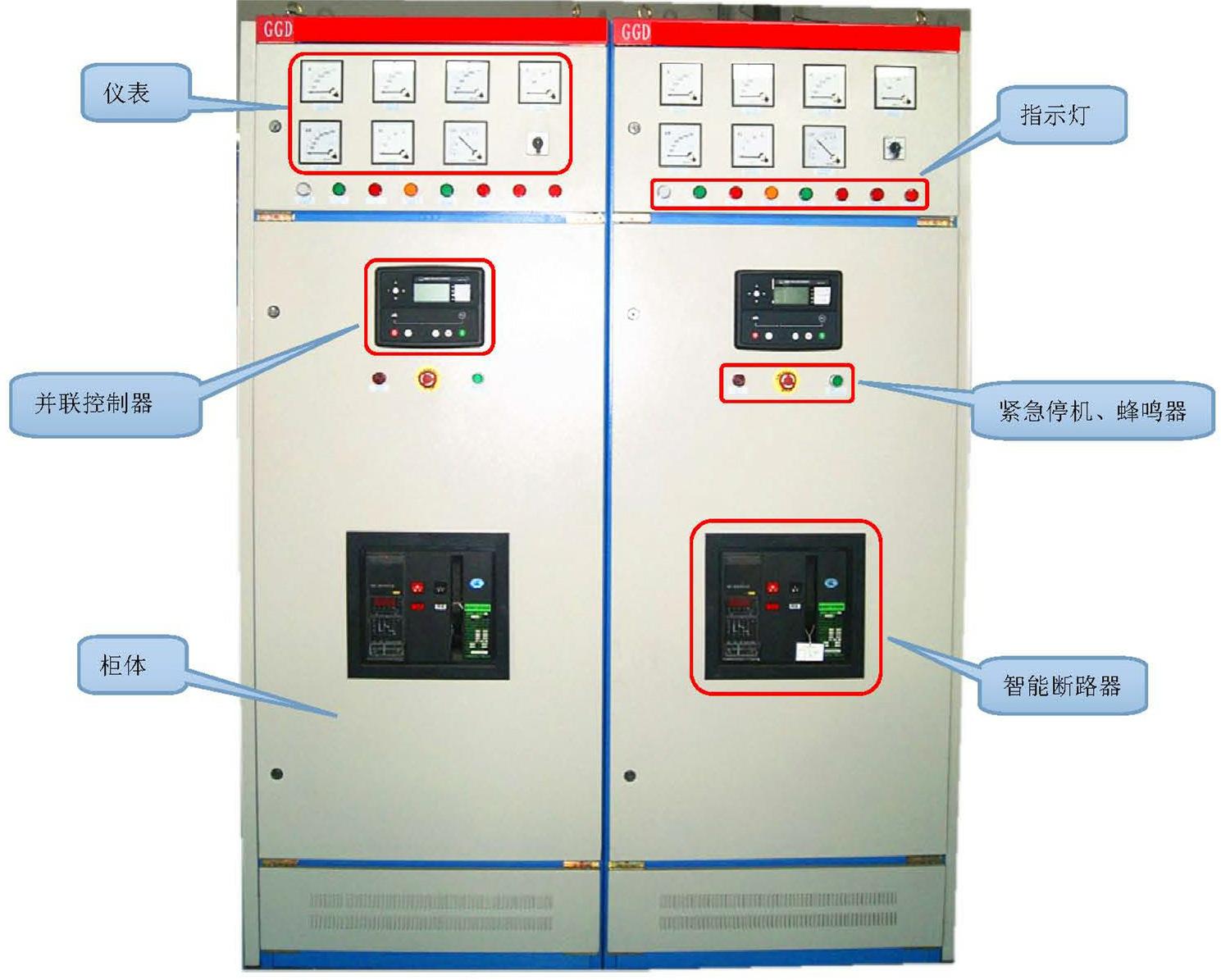

一、组成

    并机装置主要由柜体、并机控制器、断路器、汇流母线等组成。




1、并机柜壳体采用GCKGGD柜体,表面经喷塑处理;

2、并机控制器采用英国原装进口深海控制器DSE8610/DSE8620

3、智能断路器采用LSABB、施耐德断路器;

4、汇流母线采用标准矩形硬铜母线(TMY)制作,母线表面经镀锡处理,抗氧化、导电性好、安装美观、性能可靠。


二、功能

1、具有手动/自动并机功能,在自动状态时,可根据远程启动信号的是否有效,自动启动、同步检测、自动合闸,自动解列、停机;

2、负荷自动分配,2台及以上机组并机完成后,机组开始带负荷运行,并机系统将作用电调,根据机组的功率,按比例分配负荷;

3、调峰,在自动并机的基础上,根据负荷的大小变化,增加或减少运行机组的台数。一般设定当单机负荷低于30%时,自动将机组解列;当单机负荷高于80%时将自动启动机组,自动并列机组,使机组工作在最佳经济的状态;

4、保护功能,具备逆功率、超功率检测及报警停机保护柴油发电机组紧急停机机组短路及过流保护等;

5、具备RS232及RS485通讯功能,可实现与上位机的远程通讯及监控,便于客户实现集中控制。


三、并机的优点

1、提高供电系统的可靠性、连续性,因为多机组并联成一个电网,供电的电压和频率稳定,可以承受较大负荷变化的冲击。

2、保养、维护更方便,多台机组并联使用,可以集中调度,分配有功负载和无功负载,能使保养、维修方便及时。

3、更具经济性,可以根据网上负载的大小,投入适当台数的机组,以减少大功率机组小负载运行带来的燃油、机油的浪费。

4、未来扩展更具有弹性,只需安装现在所需功率之发电机组及并联设备,待以后公司需要扩展电网容量时,再增加发电机组,并且能方便地实现扩展机组的并机,令初步投资更显经济。


四、丰富的参数显示

1、发动机

·  发动机转速

·  发动机油压

·  发动机水温

·  蓄电池电压

·  发动机运行时间

·  发动机机油温度*

·  发动机水压*

·  发动机进气温度*

·  发动机排气温度*

·  发动机燃油温度*

·  发动机涡轮压力*

·  发动机燃油压力*

·  发动机油耗*

·  发动机燃油使用量*

·  发动机油位*

·  发动机维护保养 (如果在在软件上做了设置)

“*”表示当DSE模块连接到电喷发动机的ECU时,相应参数才有显示。

2、发电机

·  发电机相电压 (ph-N)

·  发电机线电压 (ph-ph)

·  发电机频率

·  发电机电流

·  发电机接地电流

·  发电机有功功率 (kW)

·  发电机视在功率 (kVA)

·  发电机功率因数

·  发电机无功功率 (kVAr)

·  发电机负载 (kWh, kVAh, kVArh)

·  发电机相序

·  同步显示

3、母排

·  母排相电压(ph-N)

·  母排线电压 (ph-ph)

·  母排频率

·  母排相序
